Mehrkanal-Druckscanner PSC8

PSC8 Module ermöglichen die simultane Erfassung von acht Differenzdrücken. Die Referenzdruck-Leitungen aller Kanäle werden je nach Kundenwunsch entweder auf einem Druckanschluss zusammengelegt oder differentiell geschaltet. Die einzelnen Kanäle können individuell nach Kundenvorgabe bestückt werden. Es stehen uni- und bidirektionale Druckbereiche von 125 Pa bis 15 kPa zur Auswahl. Standardmäßig werden die Messdaten über eine USB-Schnittstelle ausgelesen.

Alle PSC8-Druckscanner sind optional mit Ethernet- (LAN), RS232- (SubD) oder CAN-Bus Schnittstelle (M8) verfügbar.

Die Version PSC8-MV verfügt über eingebaute Magnetventile für einen automatischen Nullabgleich der Sensoren bei angeschlossenen Druck.

Das Gerät hat folgende Eigenschaften:

  • Die Datenübertragung erfolgt als ASCII-Text in der Einheit Pascal [Pa] über die gewählte Schnittstelle. Über ein einfaches Protokoll kann die Übertragungsrate im Bereich zwischen 1 und 50Hz eingestellt werden.
  • Eine Tara-Funktion lässt sich entweder durch Betätigung des Tara-Tasters an der Frontblende oder über einen Software-Befehl auslösen.
  • Die Stromversorgung des Druckscanners erfolgt über den USB-Anschluss oder über eine externe Stromversorgung. Der Spannungsbereich liegt bei 7-24 VDC. In der CAN-Version erfolgt die Stromversorgung über die CAN-Bus Schnittstelle.
  • PSCx-CAN Module lassen sich über eine M8-Sensorleitung kaskadieren
  • Da sich der Druckscanner als virtueller COM-Port im System anmeldet, kann jede Software verwendet werden, die das RS232-Protokoll unterstützt. Ein Beispielprogramm zur Verwendung mit LabVIEW wird mitgeliefert.
Messbereich (uni/bi) Zul. Maximaldruck
mbar bar
1,25 0,25
2,5 0,25
5 0,25
12,5 0,5
25 0,5
50 0,75
75 1,2
150 1,2
≥340 Verfügbarkeit auf Anfrage
Genauigkeit und Abtastraten
Nichtlinearität & Hysterese max. ±0,25% FSS
Abtastrate pro Kanal 1-50 Hz
Stromversorgung
Über USB (keine externe Stromversorgung notwendig)
PSC-LAN / PSC-CAN 7-24 V, 500 mA
Umgebungsbedingungen
Temperatur 5° C…50° C
Luftfeuchtigkeit 0…95%, nicht kondensierend
Betriebsmedium Luft und nicht-korrosive Gase

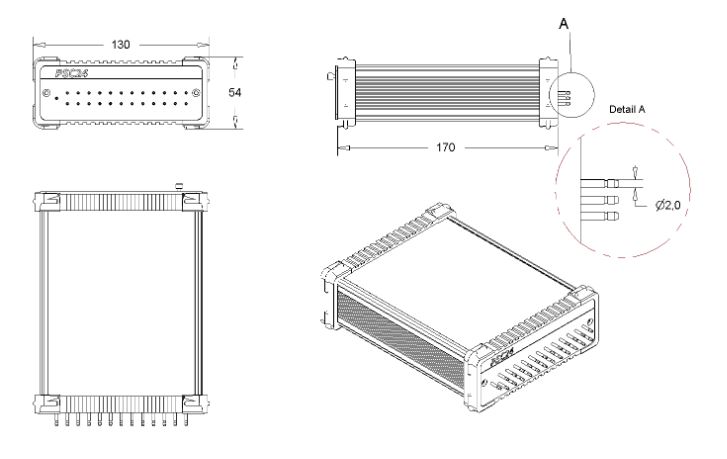

Maße
Gehäuse 130 x 55 x 170 mm (B x H x T)
Druckanschlüsse Schlauchtüllen D = 2,0 mm
Empfohlene Schläuche Weich-PE und Silikonschläuche 1,5 x 3,5 mm
Treiber und Software
Virtueller COM-Port-Treiber
Konfigurationssoftware
LabVIEW-Beispielprogramm als Sourcecode
Unterstützte Betriebssysteme
Windows XP, 7, 8, 10, Linux
Optionen
Alle PSC-Systeme sind optional mit CAN Bus, LAN oder RS232 lieferbar
