Hitzdrahtsonden 10μm

HWP 10/00, HWP 10/45, HWP 90/45 & HWP 10/90g

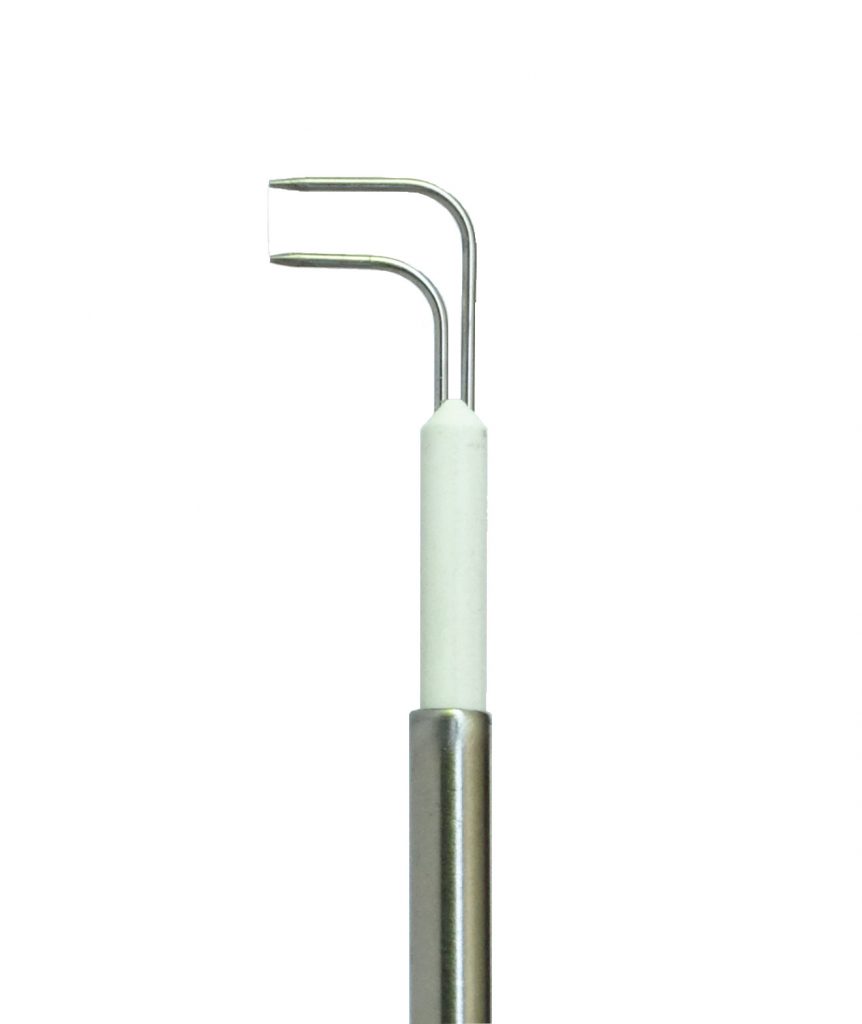

HWP 10/00

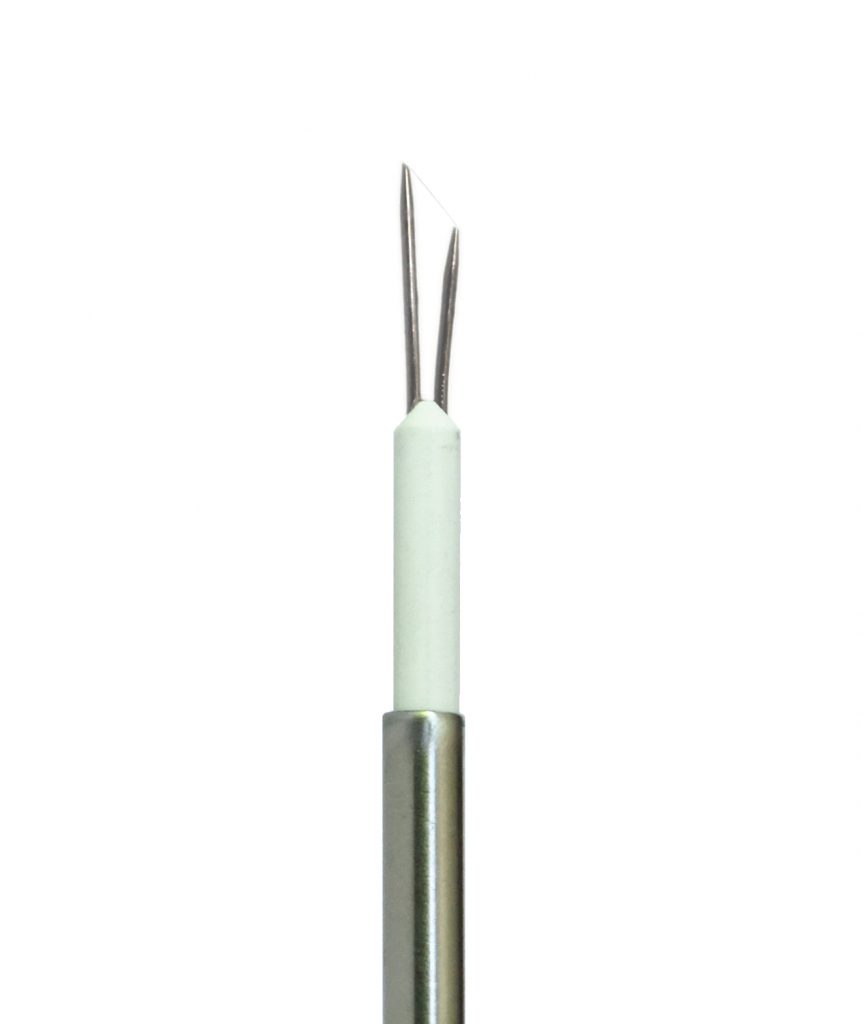

HWP 10/45

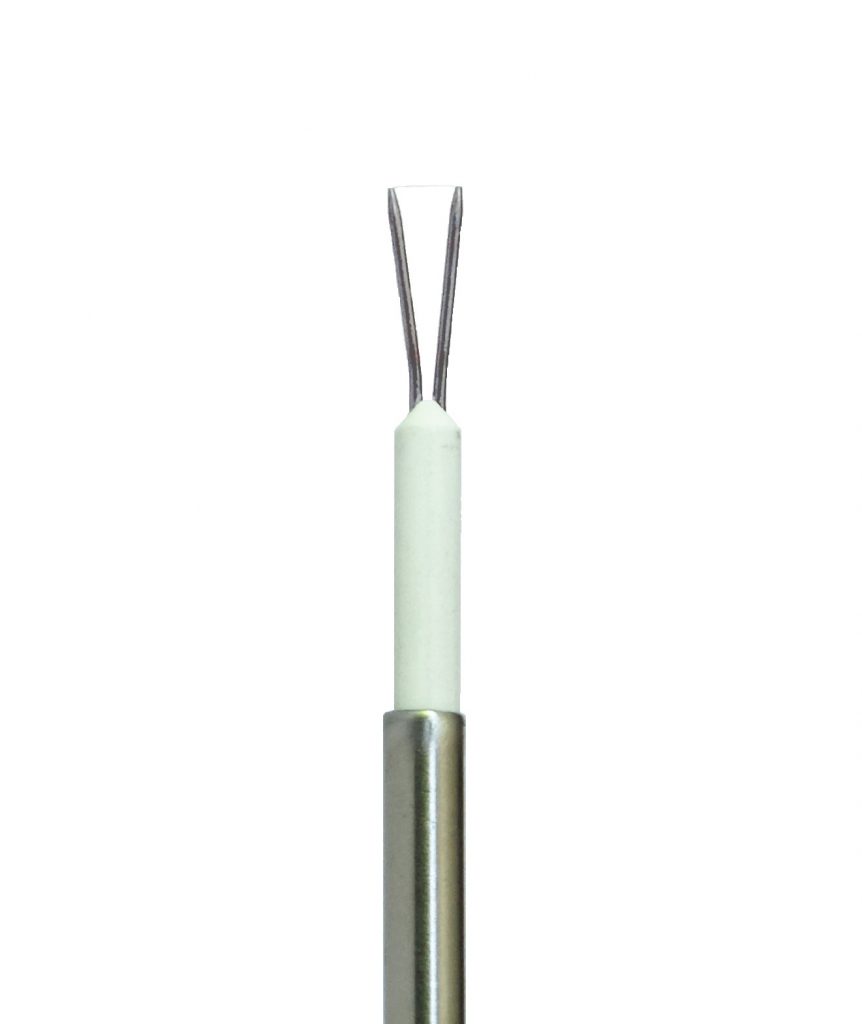

HWP 10/90

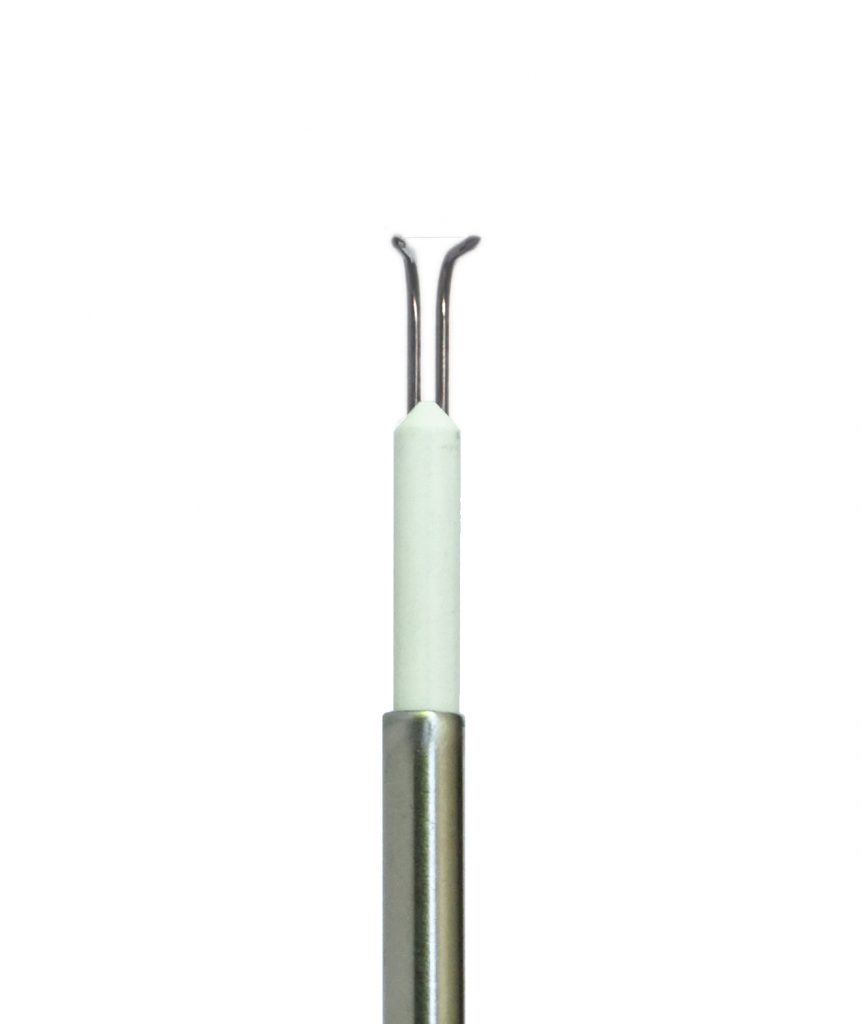

HWP 10/90g
Beschreibung

Die Hitzdrahtsonden der Serie HWP10/xx sind für den Betrieb an Hitzdrahtbrücken des Typs eCTA , aCTA und eCCT konzipiert. Sie eignen sich zur dynamischen Messung der Strömungsgeschwindigkeit in Luft. Der kalibrierte Geschwindigkeitsbereich reicht bis 50m/s. Höhere Geschwindigkeiten sind möglich. Aufgrund des Messprinzips eignen sich die Sonden besonders für kleine Strömungsgeschwindigkeiten. Der Einsatz für andere Gase ist prinzipiell möglich, jedoch müsste dafür eine spezielle Kalibrierung vorgenommen werden. Es ist zu beachten, dass Partikel im Strömungsfeld zu einer Zerstörung des Drahtes führen können. Zudem beeinflusst eine Verschmutzung des Hitzdrahtes die Kennlinie der Sonde.

Vier verschiedene Ausführungen sind erhältlich:
– HWP 10/00, Ausrichtung: 0°
– HWP 10/45, Ausrichtung: 45°
– HWP 10/90, Ausrichtung: 90°
– HWP 10/90g, Ausrichtung: 90° gekrümmt

Technische Daten
Umgebungsbedingungen
Fluid Luft, andere nicht korrosive Gase möglich
Geschwindigkeitsbereich 0 m/s … 50 m/s (>50 m/s erfordert spezielle Kalibrierung)
Temperaturbereich -40°C … 80°C
Luftfeuchtigkeit nicht kondensierend
Keine Partikel, keine Luftverschmutzung, keine explosiven Gase
Auflösung in Verbindung mit einer aCTA, eCTA oder eCCT Hitzdrahtbrücke
Geschwindigkeit 0 m/s … 20 m/s 0,1 m/s + 0,5 % v.M.
Geschwindigkeit 20 m/s … 50 m/s 1 % v.M.
Anschluss
Stecker Binder 711 2-pol.
Kabel 2x 0,14 mm², 80 cm (nicht verlängerbar)
Draht
Abmessung d=10 μm, l=4 mm
Material Wolfram, vergoldet
