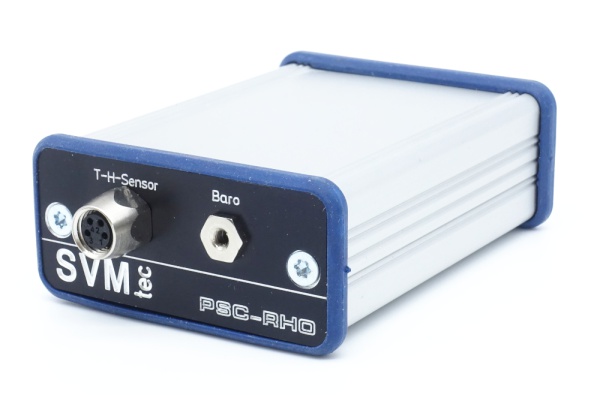

Messgerät zur Bestimmung der Dichte von Luft
Folgende Größen werden vom PSC-RHO gemessen
- Luftdruck
- Temperatur
- Relative Luftfeuchtigkeit
Aus diesen Werten wird die Luftdichte berechnet, wobei die relative Luftfeuchtigkeit berücksichtigt wird. Die Feuch-
te hat insbesondere an heißen und feuchten Tagen einen nicht zu vernachlässigenden Einfluss auf die Dichte.
Diese Größen und die daraus berechnete Dichte werden über die Schnittstelle ausgegeben. Die Datenübertragung
erfolgt als ASCII-Text in den jeweiligen SI-Einheiten oder über den CAN-Bus.
Luftdruck [ Pa ] → relative Feuchte [ % ] → Temperatur [°C] → Dichte [kg/m3]
zB:
96853.055 45.235 20.363 1.188
Über ein einfaches Protokoll kann die Übertragungsrate im Bereich zwischen 1 und 100 Hz eingestellt werden. Die

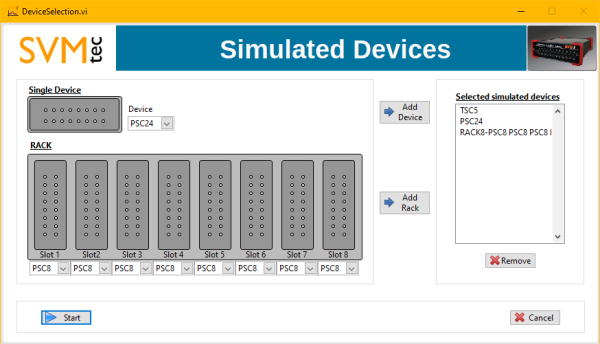

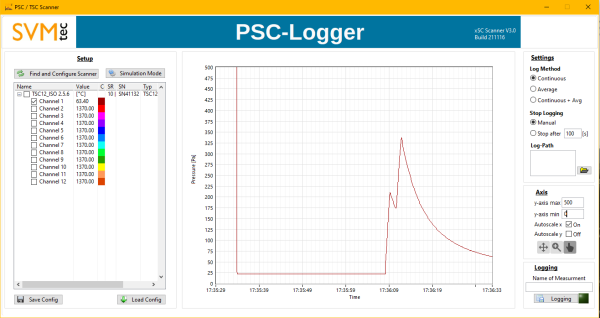

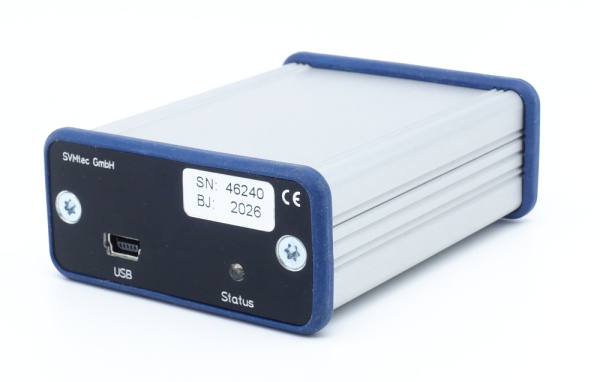

Konfiguration erfolgt über den USB-Anschluss. Wenn das Gerät über USB verbunden ist, meldet es sich als virtueller
COM-Port im System an. Damit kann jede Software verwendet werden, die ein serielles Protokoll unterstützt.
Bei den Geräten mit CAN-Bus wird darüber hinaus eine DBC-Datei mitgeliefert.
Die Stromversorgung erfolgt über die verwendete Schnittstelle. Optional kann der CAN-Bus verwendet werden.
Hierbei ist eine externe Versorgung im Bereich 7 bis 24VDC notwendig, die über den Schnittstellenanschluss mit M8-
Stecker zugeführt wird.
Das Gerät hat folgende Eigenschaften:
- Präzise Bestimmung der Luftdichte
- Messung des barometrischen Luftdrucks, Temperatur und Feuchte

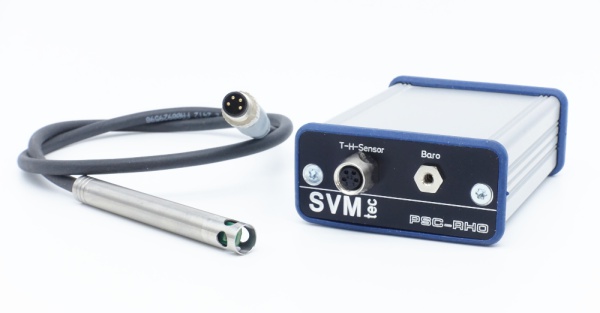

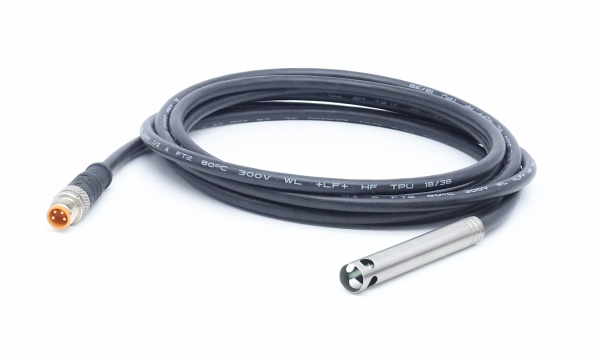

- Der Temperatur-Feuchte Sensor ist mit einem Kabel verbunden und kann frei platziert werden
- Abtastraten bis 100Hz
- Stromversorung über USB oder über die CAN-Bus Schnittstelle, weiter Spannungsbereich (7-24V)
- Die Messdaten lassen sich über USB auslesen. In der CAN-Version erfolgt die Datenübertragung über den CAN-Bus (CAN 2.0A oder CAN2.0B)
- Über eine M8-Sensorleitung lassen sich die PSCx-CAN Module kaskadieren
- Eine DBC-Datei mit den Umrechungsvorschriften wird mitgeliefert
- Einfache Konfiguration der CAN-Parameter und Auslesen der Messwerte für Diagnosezwecke über die USB-Schnittstelle
