Beschreibung

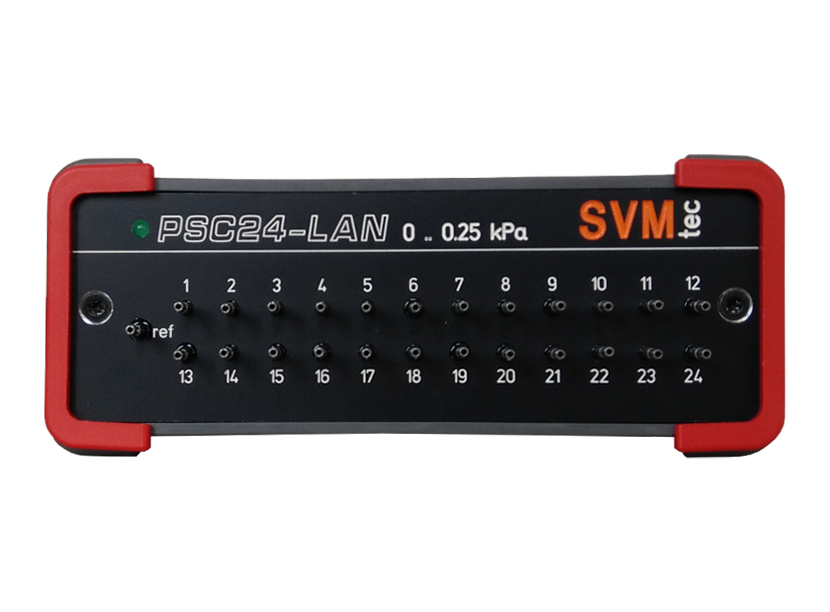

Mit dem PSC24 lassen sich bis zu 24 Druckkanäle messen. Die Referenzdruckleitungen aller Aufnehmer werden auf einem Druckanschluss zusammengelegt. Es stehen mehrere Druckbereiche zur Auswahl, wobei alle Kanäle mit den gleichen Sensortypen bestückt werden. Standardmäßig werden die Messdaten über eine USB-Schnittstelle ausgelesen.

Alle PSC24-Druckscanner sind auch mit Ethernet- (LAN), RS232- (SubD) oder CAN-Schnittstelle verfügbar. In einer Sonderversion ist für jeden Druckkanal ein Referenzdruck-Anschluss verfügbar.

Das Gerät hat folgende Eigenschaften:

  • Die Datenübertragung erfolgt als ASCII-Text in der Einheit Pascal [Pa] über die gewählte Schnittstelle. Über ein einfaches Protokoll kann die Übertragungsrate im Bereich zwischen 1 und 50Hz eingestellt werden.
  • Eine Tara-Funktion lässt sich entweder durch Betätigung des Tara-Tasters an der Frontblende oder über einen Software-Befehl auslösen.
  • Die Stromversorgung des Druckscanners erfolgt über den USB-Anschluss oder über eine externe Stromversorgung. Der Spannungsbereich liegt bei 7-24 VDC. In der CAN-Version erfolgt die Stromversorgung über die CAN-Bus Schnittstelle.

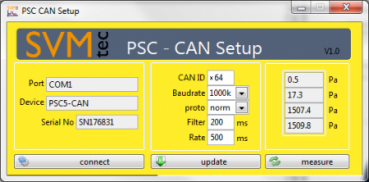

  • PSCx-CAN Module lassen sich über eine M8-Sensorleitung kaskadieren

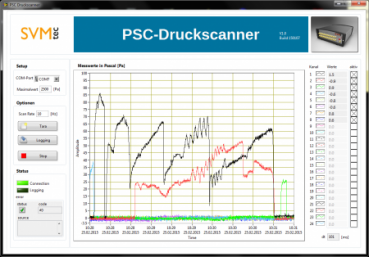

  • Da sich der Druckscanner als virtueller COM-Port im System anmeldet, kann jede Software verwendet werden, die das RS232-Protokoll unterstützt. Ein Beispielprogramm zur Verwendung mit LabVIEW wird mitgeliefert.
